Что такое реболлинг BGA и когда он спасает дорогие микросхемы?

Технология восстановления шаровых выводов: процесс, применение, экономика

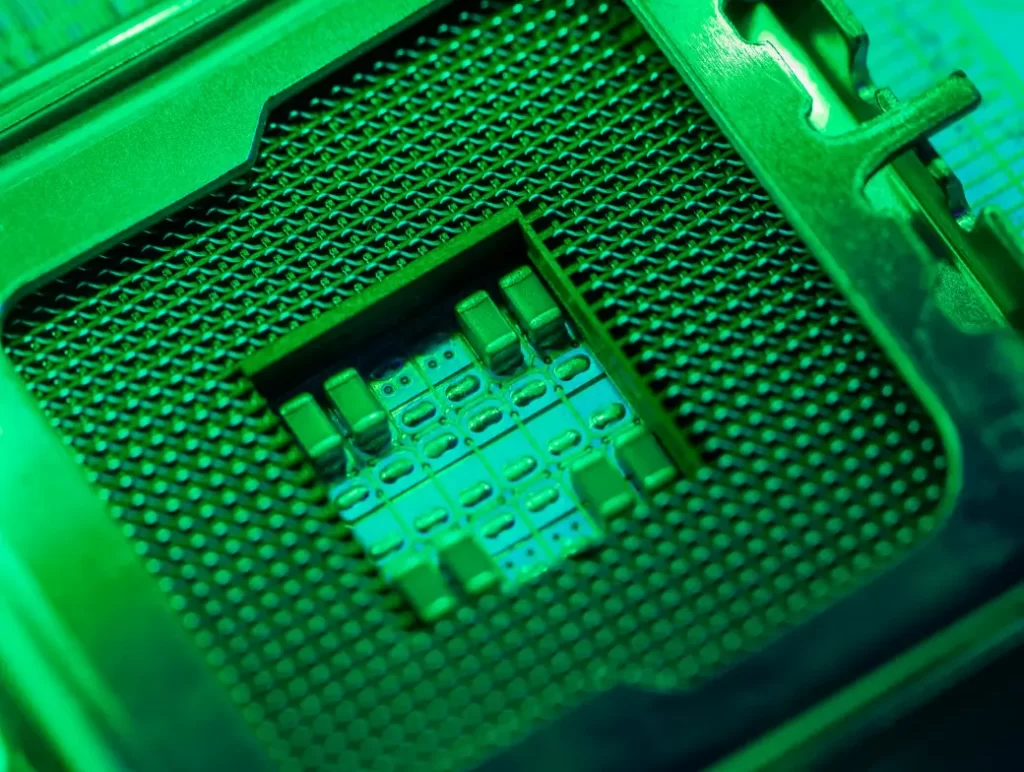

BGA (Ball Grid Array) — один из самых распространённых типов корпусов для сложных микросхем: процессоров, FPGA, чипсетов, графических контроллеров и модулей памяти. Его отличительная черта — массив шариковых выводов на нижней стороне корпуса, которые обеспечивают сотни и тысячи электрических соединений на минимальной площади.

Но у BGA есть обратная сторона: если шариковые выводы повреждены, окислены или деформированы, микросхему нельзя просто перепаять, как обычный SMD-компонент. Именно здесь на помощь приходит реболлинг — технология восстановления шаровых выводов, которая позволяет дать микросхеме вторую жизнь.

Как устроен BGA-корпус и почему он требует особого подхода

В классических SMD-компонентах (QFP, SOIC, QFN) выводы расположены по периметру корпуса и доступны для визуального контроля. BGA принципиально отличается: все контакты находятся под микросхемой в виде сетки припойных шариков. Типичный шаг между шариками составляет от 0,3 до 1,27 мм, а их количество может достигать нескольких тысяч.

Такая конструкция даёт несколько преимуществ:

• Высокая плотность выводов. На площади 20×20 мм можно разместить более 400 контактов — недостижимый показатель для периферийных корпусов.
• Короткий путь сигнала. Минимальные паразитные индуктивности, что критично для высокоскоростных интерфейсов (DDR, PCIe, HDMI).
• Эффективный отвод тепла. Массив шариков служит термоинтерфейсом между кристаллом и платой.
• Механическая самоцентровка. Поверхностное натяжение расплавленного припоя выравнивает микросхему во время оплавления.

Однако именно эти шарики делают BGA уязвимым к определённым дефектам, и их восстановление требует специализированной процедуры — реболлинга.

Что такое реболлинг и как он работает

Реболлинг (reballing) — это процесс полного удаления старых припойных шариков с BGA-компонента и формирования новых. По сути, микросхеме возвращают заводское состояние контактной площадки, после чего она может быть повторно установлена на печатную плату.

Этапы процесса

1. Демонтаж микросхемы. BGA-компонент аккуратно снимается с платы при помощи инфракрасной или воздушной паяльной станции с контролем термопрофиля. Важно прогревать не только саму микросхему, но и окружающую зону, чтобы избежать термоудара и коробления платы.
2. Удаление старого припоя. Остатки шариков и припоя с контактных площадок микросхемы (и платы) удаляются с помощью оплётки для выпайки и паяльника. Поверхность зачищается до ровного, блестящего состояния контактных площадок.
3. Нанесение флюса. На очищенные контакты микросхемы наносится тонкий слой флюса, который обеспечит смачивание и формирование ровных сферических шариков.
4. Установка новых шариков. С помощью специального трафарета (stencil), точно соответствующего рисунку контактов конкретной микросхемы, на площадки укладываются новые припойные шарики калиброванного диаметра. Трафарет фиксируется в держателе, обеспечивая точное совмещение.
5. Оплавление. Микросхема с шариками помещается в печь оплавления или прогревается инфракрасной станцией по строго контролируемому термопрофилю. Припой плавится, шарики формируют ровные сферы за счёт поверхностного натяжения.
6. Контроль качества. Готовый компонент проверяется под микроскопом на отсутствие мостиков, пропущенных шариков, деформаций и загрязнений. При наличии рентгеновской инспекции проводится контроль внутренней структуры соединений.

Когда необходим реболлинг

Реболлинг — процедура не массовая, но в ряде ситуаций она становится единственным способом сохранить дорогостоящий компонент или восстановить работоспособность устройства.

1. Дефекты пайки при монтаже

Холодные пайки, мостики (замыкания между соседними шариками), пустоты (voiding) внутри припойных соединений. Если дефект выявлен при инспекции (AOI, рентген), микросхему можно демонтировать, выполнить реболлинг и установить повторно.

2. Ремонт дорогостоящих устройств

FPGA-модули, серверные процессоры, специализированные ASIC-микросхемы могут стоить десятки и сотни тысяч рублей. Замена такого компонента обходится дороже, чем реболлинг, особенно с учётом сроков поставки, которые для редких чипов могут достигать 20–40 недель.

3. Компоненты снятые с производства (End of Life)

Когда микросхема больше не производится и купить новую невозможно, реболлинг позволяет повторно использовать демонтированные компоненты с донорских плат. Это особенно актуально для длительно выпускаемой промышленной и военной техники.

4. Переход на бессвинцовый припой

Директива RoHS требует использования бессвинцовых припоев. Если компонент изначально поставлялся с оловянно-свинцовыми шариками (Sn63/Pb37), а производство требует бессвинцового процесса (SAC305), реболлинг позволяет заменить тип припоя без замены самой микросхемы.

5. Работа с некондиционными компонентами

Микросхемы, полученные с вторичного рынка, нередко имеют окисленные, деформированные или частично утраченные шарики. Реболлинг восстанавливает контактную площадку до состояния, пригодного для надёжной пайки.

Реболлинг vs замена: что выгоднее?

Решение между реболлингом и покупкой нового компонента зависит от нескольких факторов. Вот сравнение:

Как правило, реболлинг экономически оправдан, когда стоимость компонента превышает стоимость самой процедуры в 3–5 раз или когда альтернативы попросту нет.

Типичные ошибки при реболлинге

Реболлинг — процедура, требующая опыта и профессионального оборудования. Вот наиболее распространённые ошибки, которые допускают при попытках выполнить его «на коленке»:

• Неправильный термопрофиль. Слишком быстрый нагрев или перегрев приводят к повреждению кристалла микросхемы, отслоению подложки или деградации паяемых соединений.
• Использование неподходящего трафарета. Трафарет должен точно соответствовать конкретному корпусу. Даже небольшое несовпадение отверстий приводит к смещению шариков и дефектам при последующей пайке.
• Некачественные припойные шарики. Шарики нестандартного размера или из некалиброванного сплава дают неравномерную высоту выводов и проблемы с сопланарностью.
• Недостаточная очистка. Остатки старого припоя и флюса на контактных площадках не позволяют новым шарикам сформировать надёжное соединение.
• Отсутствие контроля качества. Без микроскопической и/или рентгеновской инспекции скрытые дефекты (мостики, пустоты, смещения) остаются незамеченными и проявляются уже в готовом устройстве.

Как мы выполняем реболлинг в SMD Электроника

В компании SMD Электроника реболлинг BGA — это отлаженный технологический процесс, выполняемый на профессиональном оборудовании квалифицированными специалистами.

Что мы гарантируем:

• Индивидуальный подбор трафарета под конкретную микросхему. Наша библиотека трафаретов покрывает большинство популярных BGA-корпусов, а для редких позиций мы изготавливаем трафареты на заказ.
• Контролируемый термопрофиль. Инфракрасные и конвекционные станции с прецизионным контролем температуры на каждом этапе: демонтаж, оплавление, охлаждение.
• Качественные расходные материалы. Калиброванные припойные шарики (Sn63/Pb37 или SAC305 по выбору заказчика), профессиональные флюсы и оплётки.
• Многоступенчатый контроль. Визуальная инспекция под микроскопом после каждого этапа. Фотоотчёт о выполненной работе.
• Работа с давальческим материалом. Принимаем микросхемы заказчика, обеспечиваем бережное хранение и обращение с компонентами.

Реболлинг BGA — это не экзотическая процедура, а проверенный инструмент, который позволяет сэкономить значительные средства и время, особенно при работе с дорогостоящими, дефицитными или снятыми с производства микросхемами. Ключевое условие успеха — профессиональное оборудование, подходящие расходные материалы и опыт исполнителя.

Если перед вами стоит задача восстановления BGA-компонента — не рискуйте, пытаясь сделать это самостоятельно. Обратитесь к специалистам, которые выполнят работу с гарантией качества.
